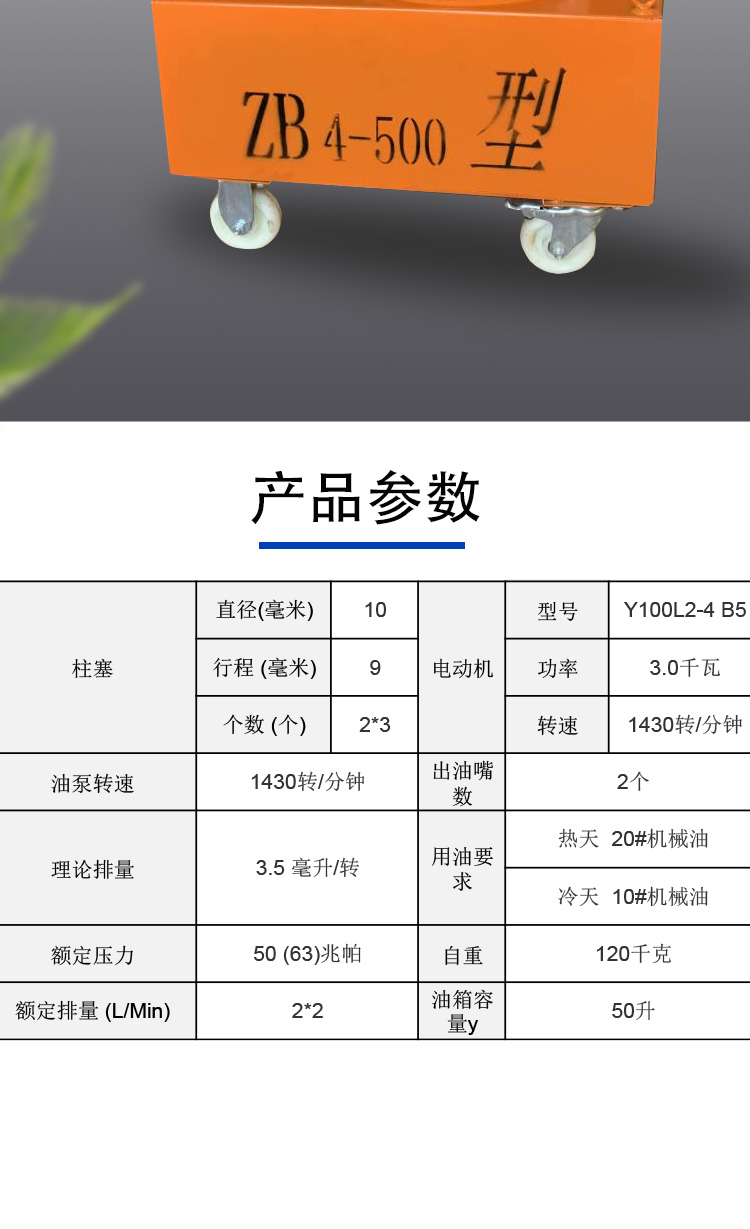

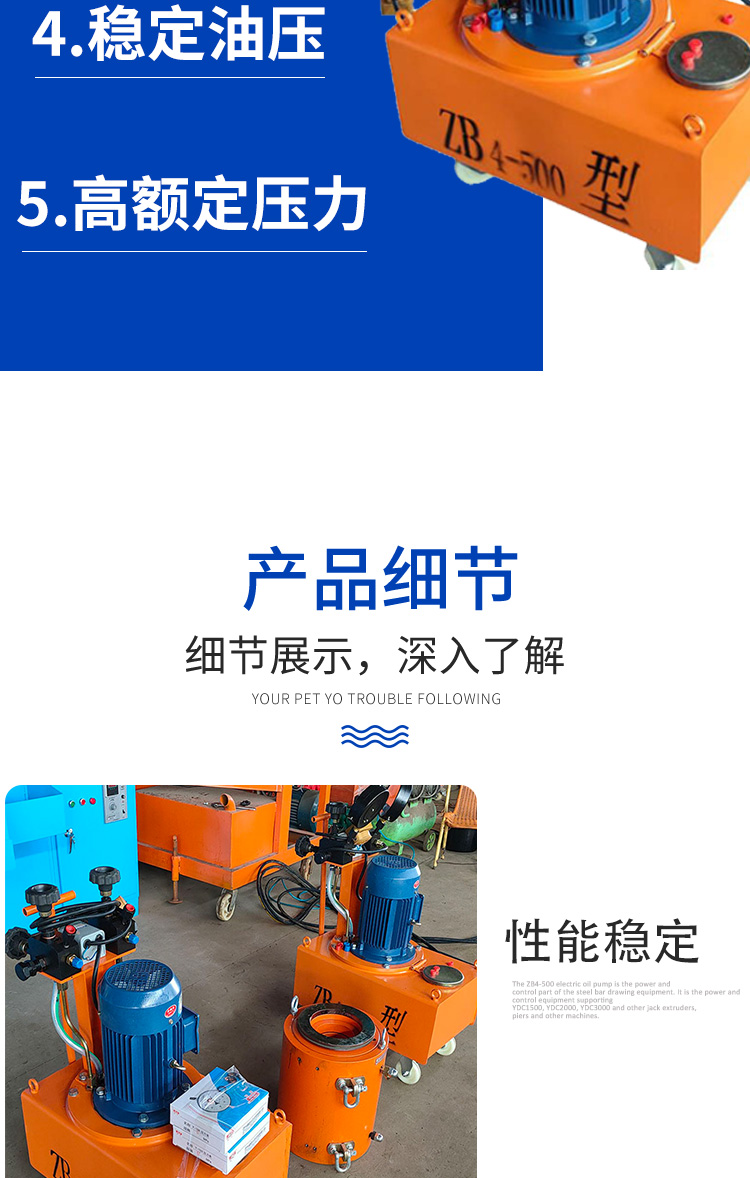

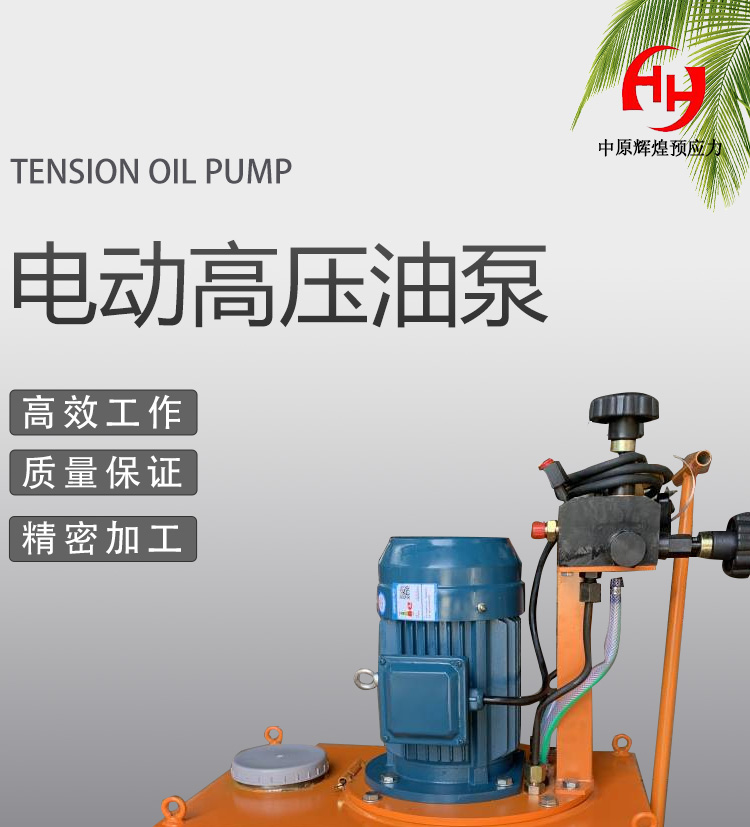

ZB4-500型電動油泵

概述   ZB4-500型電動油泵是鋼筋拉伸設備的動力和操縱部分,是配套YDC1500、YDC2000、YDC3000等千斤頂擠壓機、墩頭器等機具的動力及控制設備。

亦可與其它各種形式的低流量、高壓力千斤頂及液壓機械配套使用。

  結構：

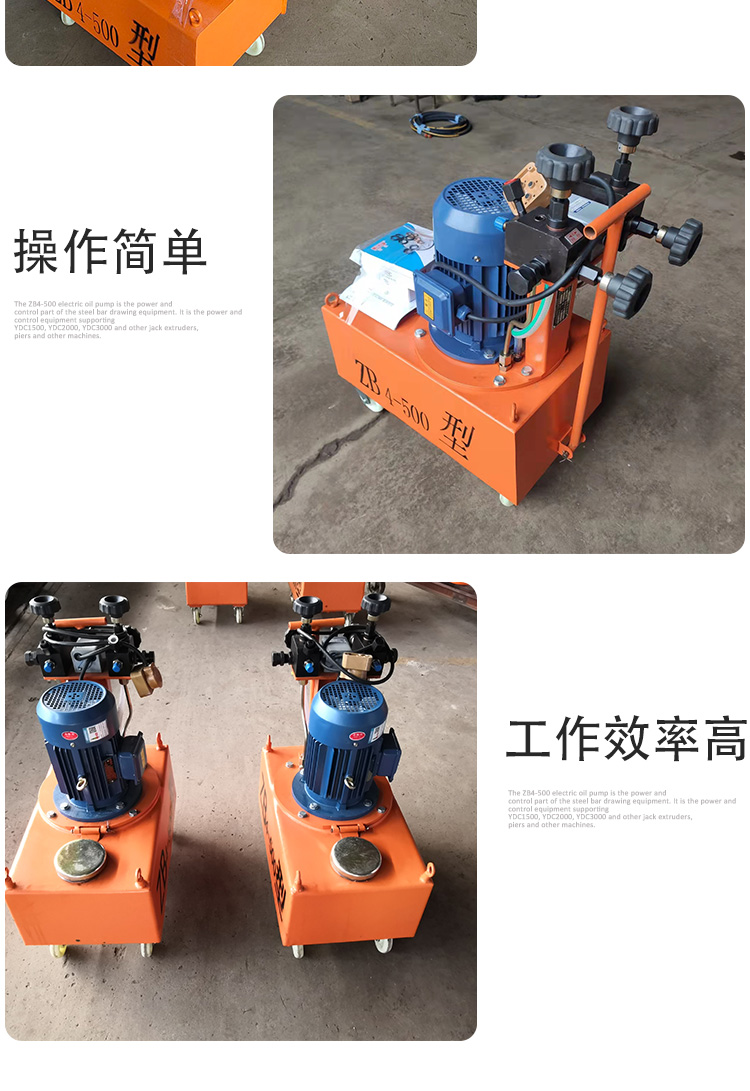

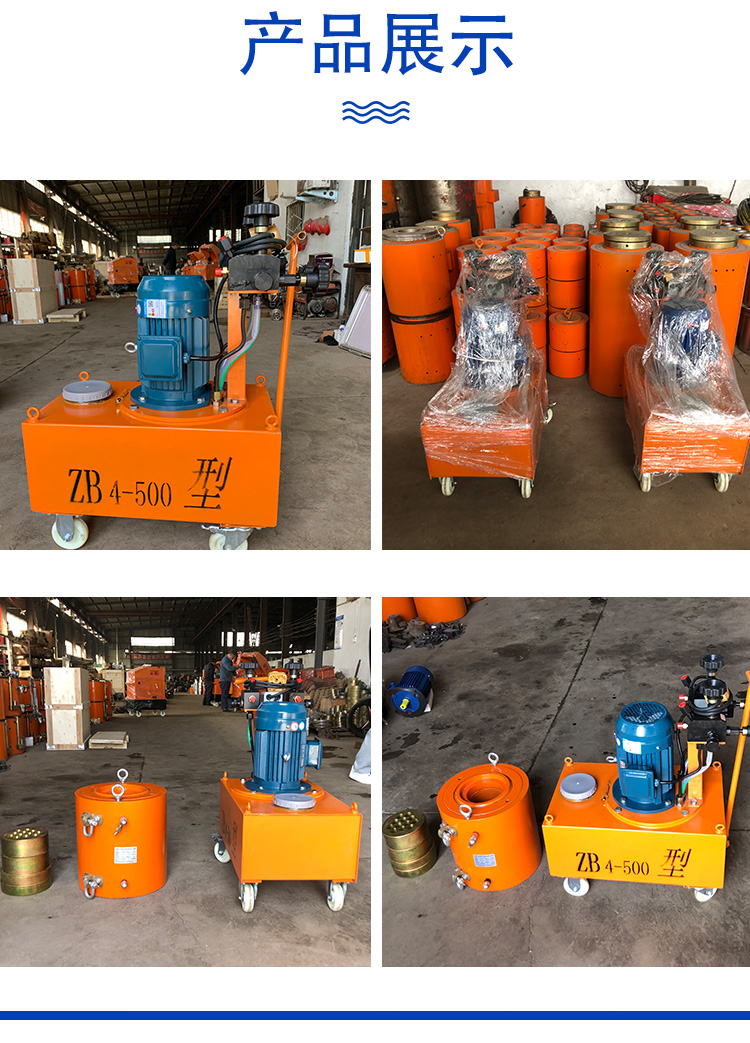

該油泵是由下泵體、控制閥、電動機、油泵箱體和管路等組成。

1、油泵體

泵體系自吸式軸向柱塞泵，其工作過程如下：電動機帶動軸4旋轉，軸4在旋轉過程中，通過軸上的斜盤將柱塞壓入柱塞套內，而回程彈簧6靠其彈力使柱賽時刻貼緊在推力軸承端面上，軸4和彈簧6的交替作用，使柱塞在柱塞套中往復運動，達到吸排油的目的，使出油嘴得到連續均勻的壓力油。該油泵共有六個柱塞，圓周等分排列，又交錯分成兩條排油路，每一排油路均由三個相互間隔120度的柱塞副組成，兩條排油路單獨出油互不聯通。

2、控制閥

控制閥是由左、右兩個結構相同的閥體組成。

節流閥4是一個可調的錐式閥，用改變其閥隙通流截面大小來調節進入工作缸的流量。卸荷閥7是一個手動截止閥。打開回油閥，工作缸中的油便可流回油箱。持壓閥6是一個單向閥，用以切斷千斤頂工作缸內高壓油的回油路，保證停車或空運行時千斤頂不回油即持壓。

安全閥5是靠彈簧壓力來限制系統的壓力，調節彈簧的壓力即可改變系統的壓力，從而起到安全保護的作用。

3、箱體、管路

箱體是由薄鋼板焊接而成，油泵體直接浸在油中這樣有利于泵體的散熱和潤滑。高壓管采用φ10×2.5紫銅管，低壓管是采用φ11×0.5透明塑料管。

  安全注意事項：

1、電源接線要加接零線，并隨時檢查各處絕緣狀況，以免觸電；使用時應經常檢查電源線的連接或開關接觸是否可靠，防止電動機因缺相運行而燒毀。

2、油管與接頭要按規格要求制造，并隨時檢查，以免發生爆裂事故，油泵帶壓時不得拆卸接頭、管路及油表。

3、壓力表要隨時檢查，以防失靈而造成事故。

4、開車前應先打開控制閥（空載啟動）。使用時應檢查安全閥調整壓力是否適當，并經常保證靈敏可靠。

5、電機轉向不限。

6、裝在上體的軸承應根據情況及時更換潤滑油。

7、油面過低時泵體內平面軸承露出油面時不得長時間帶壓工作。
